BTV-52R
Aumente la distancia de transmision de video por par trenzado más que nunca.
BTV-52R
RECEPTOR DE VIDEO ACTIVO PARA PAR TRENZADO
- Nuevo modelo con la protección adicional que requieren los equipos digitales.
- Hasta 1200 mts. con UTP y 1000 mts con multipar.
- Compatible con equipos digitales y analógicos.
- Alto rechazo a zumbido de 220 V.
- Alimentación 12 VDC a 0,2 A.
- Mejores especificaciones que los importados.
- Garantía de 1 año.
El BTV-52R es un receptor de video activo para par trenzado. Se instala en el lado del monitor o multiplexor. En el lado de la cámara se instala un BTV-51D. Tiene un alcance de 1200 metros en color y de 1400 metros en blanco y negro usando cable UTP. Con multipar estandar su alcance es de 1000 metros.
Debido al excelente balance de los pares BTV-51D y BTV-52R, la señal de video no es afectada ni interfiere a otros servicios que usen pares que están en paralelo. Se pude transmitir datos, telefonía o alimentación de baja tensión por pares vecinos sin que se deteriore la calidad de la imagen. Muchos ruidos e interferencias que afectan a los cables coaxiles desaparecen al poner los adaptadores BTV.
El uso de pares trenzados permite bajar los costos de la instalación no solo porque se pueden aprovechar pares existentes sino que también por el menor costo de este tipo cables respecto de un cable coaxil. Además este mátodo ofrece ventajas prácticas ya que se pueden enviar varias cámaras por un cable multipar sin interferencia entre ellas. Por ejemplo, por un cable UTP se pueden enviar 4 cámaras ya que tiene 4 pares de cables. Esto facilita la instalación y mejora la estática de la misma. Además los empalmes son mucho mas sencillos y económicos que con cable coaxil.
Especificaciones Tecnicas
- Respuesta en frecuencia: DC a 5 MHz
- Ganancia: ajustable entre 0 y 20 dB
- Pérdidas de inserción: máximo 1 dB
- Rechazo de modo común (CMRR) : > 60 dB entre corriente continua y 5 MHz.
- Impedancia lado coaxil: 75 Ohms
- Impedancia lado balanceado: 100 Ω +- 20%
- Alimentación: 12 VDC regulados a 0,2 A
Sugerencias de Instalacion
- No use cables trenzados con malla o blindaje: La capacidad adicional reducirá el alcance.
- No deje conectado tramos de cable sin conexión: Esto generará distorsiones en la señal.
- Use cable de buena calidad: Con un cable trenzado de baja calidad se reducirá el alcance.
- Respete la polaridad: Si ve rayas en lugar de imagen puede que la polaridad está invertida.
- No lo use para extender cables coaxiles. De la cámara al monitor no debe haber mas de 8 mts de coaxil.
- Evite pasar cerca de cables con corriente alterna (50 Hz).

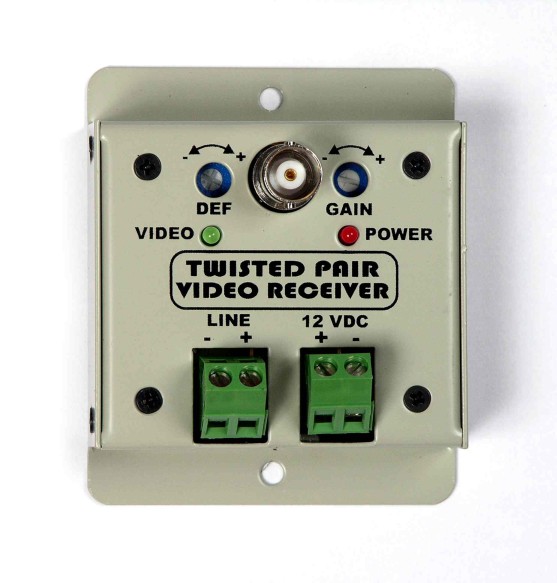

El receptor BTV-52R permite lograr largos tendidos de cable UTP o multipar sin pérdida de calidad. Sus controles de DEF (definición) y GAIN (ganancia) permiten encontrar una combinación óptima para cualquier largo de cable hasta 1200 metros en UTP o 1000 metros usando cable multipar.
Se coloca un balún pasivo (BTV-51) en el lado de la cámara y el receptor se ubica junto al multiplexor o monitor. Se conecta el par respetando polaridad y se calibra primero la ganancia y luego la definición. El ajuste de los presets se debe hacer con un destornillador perillero o un calibrador.
Tiene protección contra descargas atmosféricas mediante descargadores gaseosos. Posee dos indicadores luminosos. El rojo indica que tiene alimentación y el verde que hay señal de video presente.
Descargar el folleto del BTV-52R Descargue una nota de la revista RDNS sobre los balunes de Securtec
